互不干擾回路的作用：
互不干擾回路的功用是使系統中幾個執行元件在完成各自工作循環時彼此互不影響。

互不干擾回路的工作原理：

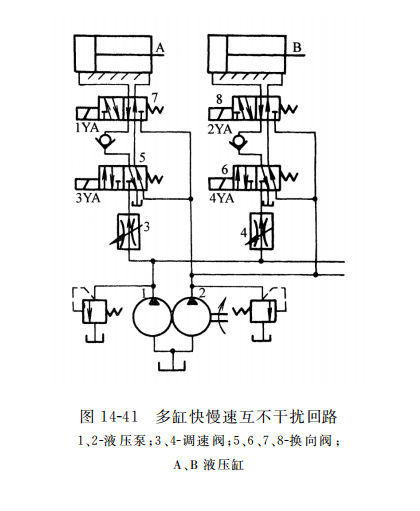

如圖14-41所示為一種通過雙泵供油來實現多缸快慢速互不干擾的回路。 液壓缸A 和 B 各自要完成“快進 → 工進 → 快退”的自動工作循環 。 當電磁鐵１YA 、２YA 通電（３YA 、４YA 斷電）時，兩缸均由大流量泵 ２ 供油，并作差動連接實現快速向右運動。 這時如果缸 A 先完成了快進動作，通過擋塊和行程開關使電磁鐵 ３YA 通電，１YA 斷電，大流量泵 ２ 流入缸A 的油路被切斷，而改由小流量泵１ 供油，經調速閥 ３ 獲得慢速工進，不受缸 B 快進的影響。

當兩液壓缸都轉換為工進，皆由小流量泵 １ 供油時，若缸 A 先完成工進動作，通過擋塊和行程開關使電磁鐵 １YA 、３Y A 都通電，缸 A 改由大流量泵 ２ 供油，使活塞快速向左返回，這時缸 B 仍由小流量泵 １ 供油繼續完成工進，不受缸 A 的影響。 當所有電磁鐵都斷電時 ，兩缸才都停止運動。 由此可見，此回路之所以能保證多缸快、慢運動互不干擾，是由于快、慢速各由一個液壓泵分別供油，再通過相應電磁閥進行控制的緣故。
